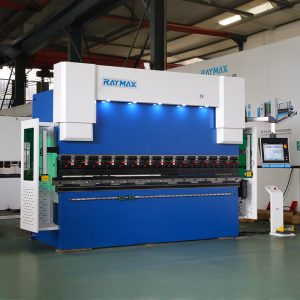

Delem Da66t 125 3+1 4+1 6+1 8+1 CNC hydraulický ohraňovací lis na ohýbanie plechu

Informácie o produkte

Tento stroj je nový CNC ohýbací stroj uvedený na trh spoločnosťou RAYMAX v roku 2020 a je vhodný pre výrobcov s vysokými požiadavkami na presnosť a nákladovú výkonnosť. Stroj je náš najobľúbenejší model z hľadiska objemu a skutočný pracant, ktorý je vyrobený z vysoko kvalitných dielov a ponúka serióznu spoľahlivosť. Technológia synchronizácie Y1 a Y2 zaisťuje vysokú rýchlosť nájazdu, ohybu a návratu. Schopnosť dĺžky ohybu a rozsah tlaku je možné prispôsobiť tak, aby spĺňali rôzne výrobné požiadavky.

Vedecký dizajn

1, Synchrónny pohyb osí Y1 a Y2, každá riadená nezávislým valcom

2, Možnosť pridať možnosti a upgrady do konfigurácie v neskoršej fáze

Šetrný k životnému prostrediu

Nízka hlučnosť pri čakaní a rýchlom dole (menej ako 25 decibelov), stláčaní a vracaní, pretože tlak v hydraulickom systéme je reguláciou v uzavretej slučke hlavného motora serva. Spotreba energie nižšia ako bežný stroj o 60% vďaka použitiu servomotora.

Stabilný a odolný výkon tela stroja

1, Integrované zváranie rámu stroja.

2， Rám stroja tvorený trojrozmerným obrábacím centrom CNC v jednom procese, ktorý zaisťuje rovnobežnosť a zvislosť každého montážneho povrchu.

3, Vnútorná stresová laminácia temperovaním.

4, Výstrel na odstránenie hrdze a antikoróznej úpravy.

1. Riadiaci systém: DA52s (voliteľné Cybelec CT8 zo Švajčiarska)

Rýchle programovanie na jednu stránku

• Navigácia pomocou klávesových skratiek

• 7” VGA farebný TFT

•Až 4 osi (Y1, Y2 a 2 pomocné osi)

•Kontrola korunovania

•Knižnica nástrojov/materiálov/produktov

•USB, periférne rozhranie

•Základné funkcie ovládania stroja sú os Y1 Y2 XR.

•Pokročilé riadiace algoritmy osi Y pre ventily s uzavretou slučkou aj s otvorenou slučkou

Voliteľný riadiaci systém:

(DA66T DA69T / Cybelec CT8 CT12 zo Švajčiarska)

Voliteľná os (3 1/4 1/6 1/8 1)

2. Valec
Ako čínska prémiová značka má životnosť viac ako 10 rokov

3. Proporcionálny ventil
Proporcionálny ventil presne reguluje pohyby osi Y1 Y2

4. Rýchly klip
Rýchla výmena nástrojov vďaka vertikálnemu nastaveniu, aby sa skrátil čas nastavenia

5. Roštové pravítko poskytuje presné umiestnenie
Optický lineárny vodiaci systém je pripevnený k lôžku stroja oddeleným ramenom. Vďaka tomuto riešeniu sú všetky hodnoty natočenia schopné zaznamenať, aby sa upravila citlivosť a opakovateľnosť viazania.

6. CNC forma (Golin)
CNC sústredná forma，Multifunkčná, ľahko vymeniteľné strany

7. Systém automatického korunovania
Vyrovnaná kompenzácia, dokonalý uhol ohybu Riadenie pomocou CNC riadiaceho systému DA52s

8. Podperné rameno
Ergonomické podporné konzoly a LED osvetlenie pracovnej plochy slúžia na maximalizáciu vašej jednoduchosti obsluhy

9. Dvojité lineárne vedenia a integrovaný podporný nosník
Na zlepšenie presnosti pohybu prstov

10. Guličková skrutka a lineárne vedenie
Dynamické zadné dorazy a vysokorýchlostná os vďaka guľôčkovej skrutke a lineárnemu vedeniu na zlepšenie presnosti pohybu zadného dorazu

11. Servomotor
Polohovanie osí X a Y servopohonu na zvýšenie rýchlosti a presnosti.

12. Hlavné elektrické komponenty
Výber medzinárodných značiek, stabilný a dlhotrvajúci výkon.

13. Hydraulický ventil
Výber medzinárodných značiek, stabilný a dlhotrvajúci výkon.

14. Hlavný motor (Siemens z Nemecka) Olejové čerpadlo (Sunny z Ameriky)
Výber medzinárodných značiek, stabilný a dlhotrvajúci výkon.

15. Trubkový spoj (EMB z nemčiny)
Aby sa zabránilo úniku oleja, ľahko sa opravuje

16. Elektrické komponenty nožného spínača（Schneider z Francúzska）

17. DSP Laser Safe (voliteľné)
Čepeľ sa zastaví, keď laser zaznamená prekážku.

Technické parametre

Podrobnosti

• Slider Zdvih (mm): 120 mm
• Automatická úroveň: Plne automatická
• Hĺbka hrdla (mm): 320 mm
• Typ stroja: synchronizovaný
• Dĺžka pracovného stola (mm): 3200 mm
• Šírka pracovného stola (mm): 150 mm
• Rozmer: 3200x1600x2600mm
• Stav: Nové
• Materiál / Spracované kovy: mosadz / meď, nehrdzavejúca oceľ, zliatina, uhlíková oceľ, hliník
• Automatizácia: Automatická
• Doplnkové služby: Koncové tvarovanie
• Rok: 2020
• Hmotnosť (KG): 7000
• Výkon motora (kw): 7,5 kw
• Hlavné prednosti: Multifunkčné
• Záruka: 2 roky
• Použiteľné odvetvia: Predajne stavebných materiálov, Opravovne strojov, Výrobný závod, Závod na potraviny a nápoje, Tlačiarne, Stavebné práce, Energetika a baníctvo, Predajne potravín a nápojov
• Umiestnenie showroomu: Žiadne
• Typ marketingu: Nový produkt 2020
• Správa o skúške strojového zariadenia: poskytnutá
• Video výstupná kontrola: Za predpokladu
• Záruka na základné komponenty: 1 rok
• Hlavné komponenty: Ložisko, Motor, Tlaková nádoba, Motor, Ostatné
• Model: WE67K Series-125T/3200
• Surovina: Valcovanie plechu / taniera
• Riadiaci systém: Delem DA66T
• Riadiace osi: Y1 Y2 X Korunovanie osi W
• Elektrické komponenty: Schneider z Francúzska
• Hlavný motor: Siemens z Nemecka
• Dodacia lehota: 15 dní
• Použitie: Ohýbanie plechu
• Certifikácia: CE ISO
